Vertikální indukční kalící zařízení TYP HT-50HFR-100-0500
V roce 2016 jsme fy Tatravagónka a.s. dodali zařízení pro indukční tepelné zpracování hřídelí a rotačních dílů TYP HT-50HFR-100-0500.
Maximální délka zpracovávaných hřídelí je 500mm při průměru 100mm.
Zajímavostí může být 8-mi polohový otočný stůl.
Zařízení je vybaveno vysokofrekvenčním indukčním generátorem 50kW.
K ovládání a řízení se využívá dotykový panel – 20" AIO PC (Windows 7 pro) za použití SCADA Promotic.
Zařízení jsme dodávali včetně kompletního chladícího okruhu s chladící mikrověží MIK 10.
Celkový pohled na kabinu stroje s akumulační nádrží (vlevo).

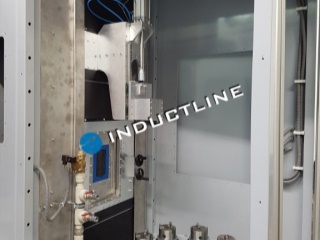

Boční pohled dovnitř stroje na ruční upínací sklíčidla, hrot, a připojení vysokofrekvenčního generátoru HFR 50kW

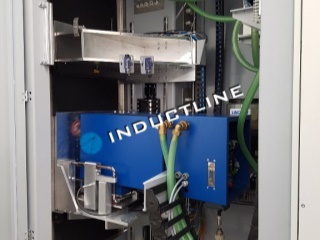

Generátor HFR50 (modrá část), pojezdy hrotu a induktoru, chlazení elektroniky.

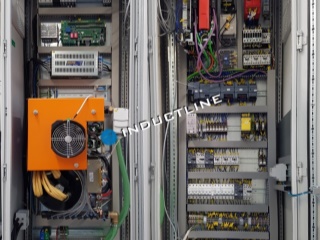

Silový (vlevo) a řídící rozváděč (vpravo) jsou umístěny v zadní části stroje.

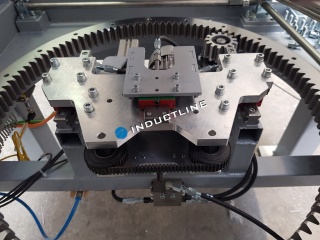

Pohled pod otočný stůl - pohon otáčení karuselem a vřeteny.

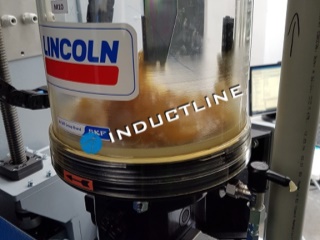

Zařízení je vybaveno centrálním automatickým mazacím systém lineárních vedení a valivých ložisek.

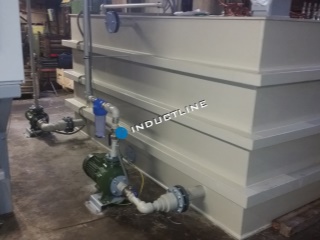

Plastová nádrž pro chladící vodu. Teplá voda přichází ze stroje. Tato je čerpána do mikrověže. Samospádem teče zpět do nádrže.

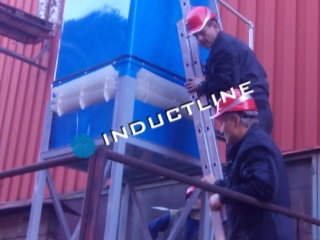

Venkovní část chladicího systému - dimenzováno na více strojů.
