Vertikální indukční kalící zařízení TYP HT-200SFR-300-2500
V roce 2018 jsme fy Tatra Truck a.s. dodali zařízení pro indukční tepelné zpracování hřídelí a rotačních dílů TYP HT-200SFR-300-2500.
Maximální délka zpracovávaných hřídelí je 2500mm při průměru 300mm.
Jedná se o jedno z našich největších indukčních kalících zařízení.
Zařízení je vybaveno středofrekvenčním indukčním generátorem 200kW.
K ovládání a řízení se využívá dotykový panel – 20" AIO PC (Windows 7 pro) za použití SCADA Promotic.
Zařízení jsme dodávali včetně induktorů, výměníků tepla pro elektroniku a kalící polymer.

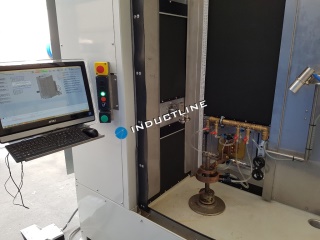

Kabina stroje se sklíčidlem a řízení. Vizualizace Promotic, intuitivní ovládání.

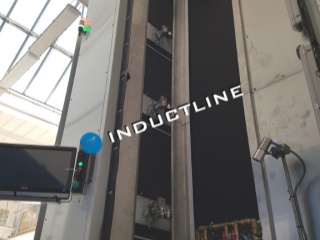

Kabina s možností založení až 2500mm dlouhé hřídele. Hydraulické podpůrné kladky pro omezení průhybů.
Mechanismus vertikálního nastavování hydraulických podpůrných kladek.

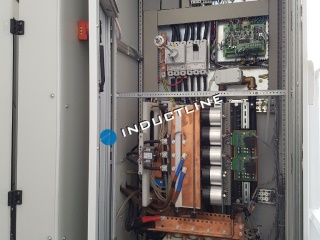

Zdrojová a řídící část středofrekvenčního indukčního generátoru SFR200kW

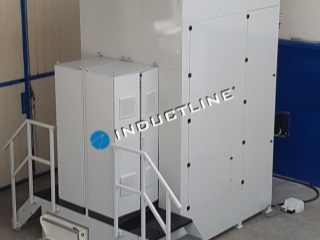

Celkový zadní pohled na indukční kalící zařízení.

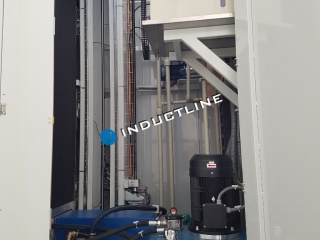

Pohled do vnitřku stroje skrze servisní dveře. Hydraulický agregát, generátor, chlazení,...

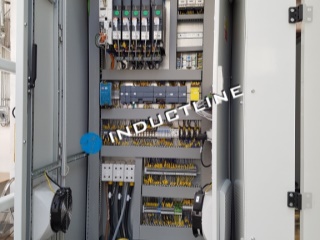

Pohled dovnitř řídícího rozváděče. PLC Siemens, pohony Schneider Electric.

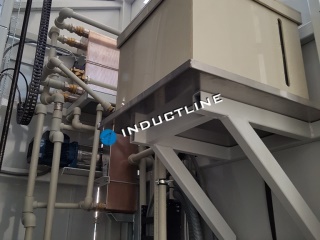

Systém chlazení využívá oddělených okruhů pro chlazení elektroniky a kalícího polymeru.
